AMY-MS快速断路器及快速切换装置
快速阻断负荷系统异步电动机向故障工作电源短路故障点衰减磁场能量的通路,减小切换电源时异步电动机的二次冲击,避免切换后,异步电动机失稳停转。
一种以“供电电源故障快速判断技术'为控制基础的、基于“电磁斥力"快速开关的电源故障时的备用电源快速切换装置,称为“快速断路器及快速切换装置"(简称“快切",代号AMY-MS)。主要为了快速阻断负荷系统异步电动机磁场能量向故障工作电源短路点衰减的通路、减小切换电源时异步电动机的二次冲击,避免切换后电机失稳停转。电源短路故障时的最快切换时间不大于16ms。装置为多面开关柜成套形式,适用于新建和改造项目。

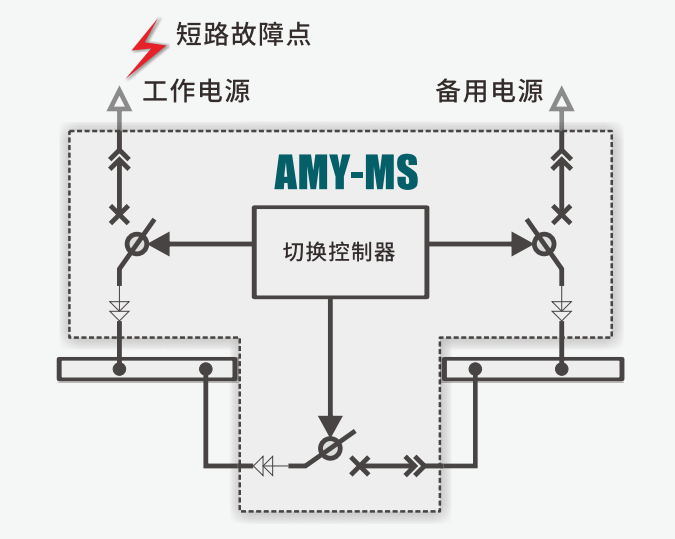

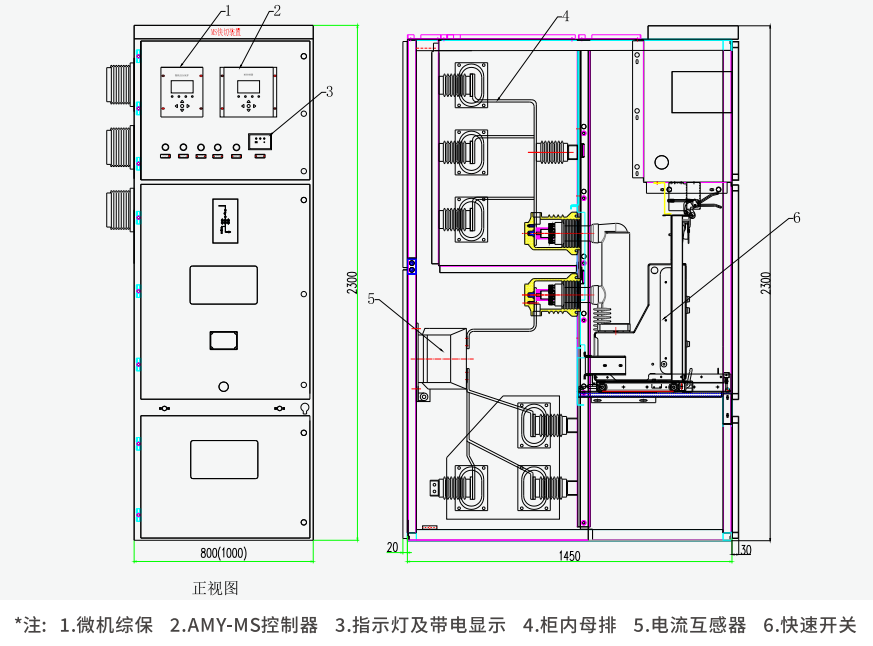

见图1,AMY-MS装置主要由切换控制器、工作电源进线开关KI、工作电源电压监测PTI、备用电源进线开关IQ、备用电源电压监PT2和母联开关K3、综保、柜体及附件等组成。
其中Kl、K2、K3为分闸时间小于2ms、合闸时间小于10ms的电磁斥力快速开关。
正常运行时,工作电源进线开关Kl、备用电源K2处于合闸状态,母联开关K3处于分闸状太·切换控制器实时监测工、备电源的电压同期状态,符合并网条件时,快切功能解锁,不符合并网条件时,快切功能闭锁,并报警。
当工作电源系统发生开路(开关K偷跳)或短路(d点)故障时,并且工备电源的电压同期性满足并网条件,切换控制器命令Kl跳闸,然后再合K3,实现对负荷供电的切换,故障解除后,可自动或手动返回。

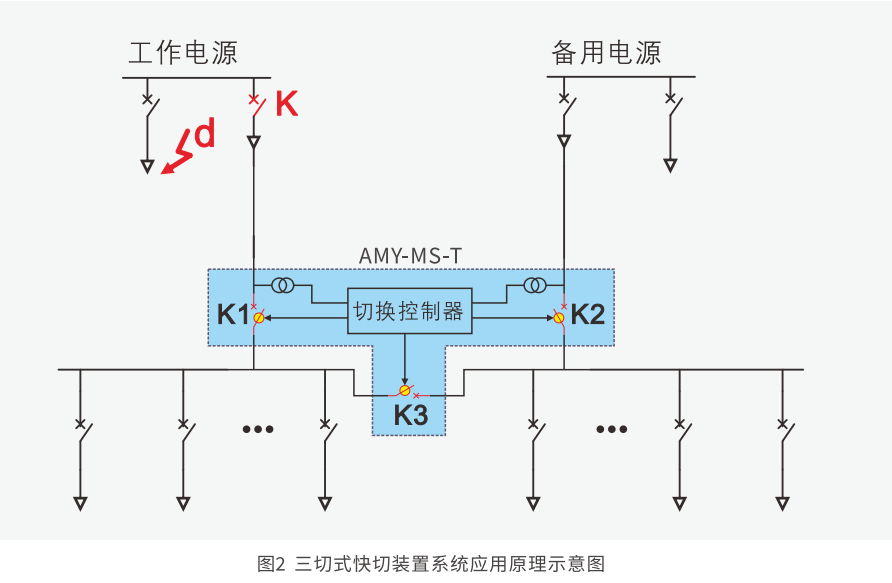

符合并列运行条件但采用分裂运行方式的双电源供电系统,在进线和母联处采用三台快速开关柜的三切式快切,见图2。
符合并列运行条件且采用并列运行方式的双电源供电系统,在进线处采用两台快速开关柜的双切式快切,见图3。

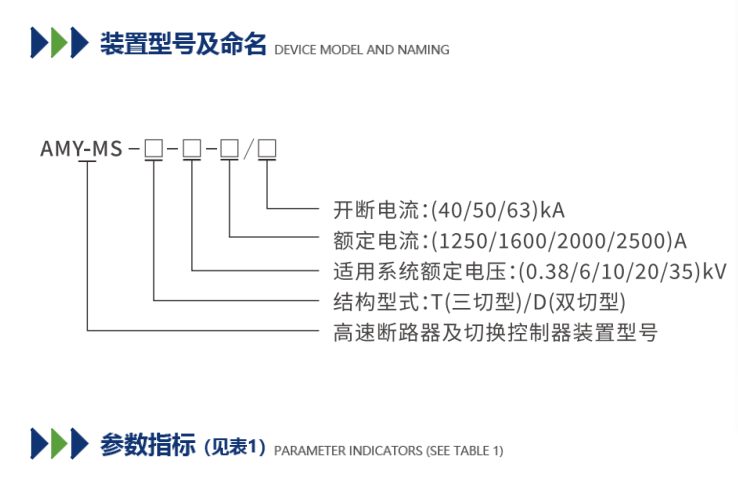

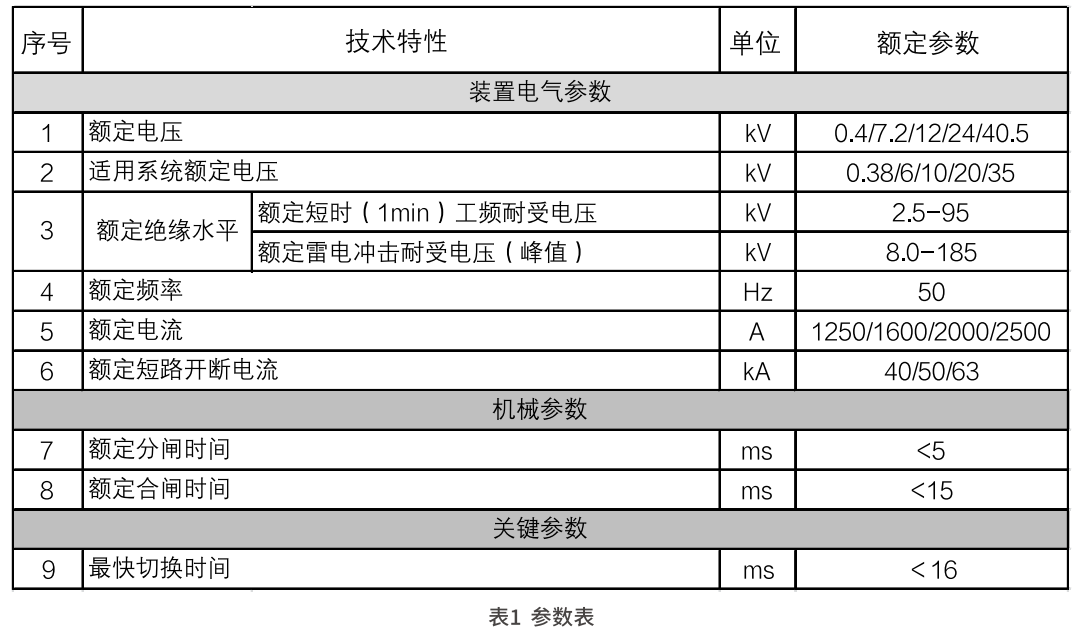

安装地点 户内,无酸碱腐蚀
环境温度 -40~50℃
相对湿度 ≯95%
污秽等级 ≤Ⅱ级
海拔高度 ≤2000米,超过2000米需特殊设计

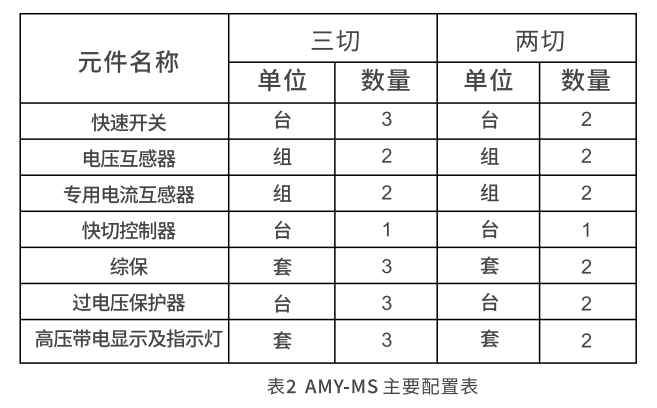

产品功能:
● 快速切换测控装置和高速涡流驱动开关一体化成套设计;
● 正常切换、事故切换,MS整体切换最快时间小于16ms;
● 自动识别运行于双馈线的方式或是双馈线加母联的方式;
● MS提供保护闭锁、故障闭锁、开位异常闭锁等多种闭锁功能;
● 完整的事件记录和录波功能。
技术优势:
● 业内首创融合快速开关和快速暂降判断算法的双电源切换成套装置;
● 整体切换时间,标配:20ms,高配:5ms;
● 适应各类电气拓扑及复杂工况;
● 10年以上电压暂降治理及工程应用经验;
● 与ZRD母线电压保持装置、MS-UPS动态电压恢复构成“分层分级电压暂降治理综合解决方案”。
