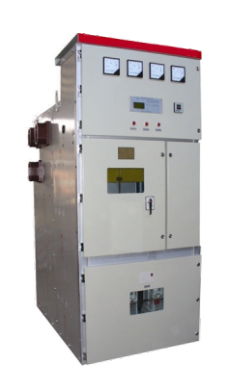

AMY-KXG快速开关消弧及过电压保护装置
我司最新研制的快速开关消弧消谐及过电压保护柜，依托核心元件"VSC"涡流驱动断路器技术 ，可在15m s内快速动作，实现快速动作，大电流通断的特点。
装置能够快速准确地选出故障路线 ，并且允许通过630A以上的电容电流。基千断路器能够重复开断的特性，真正做到了免维护，充分保障电网安全运行。
装置非常适用千系统复杂，要求开断速度快、开断容量大的场合。
装置对于中压电网常见的电压越限、系统断线、单相接地、铁磁谐振等故障都能实现快速检测与控制，并能实时监测系统运行电压，具有极高的性价比。
采用原装进口特制快速真空断路器作为接地开关，装置可在20ms以内快速动作，大大缩短单相接地电弧的持续的时间。
装置动作后可允许至少630A的系统电容电流长期流过，保护性能不收电网规模的影响，既适用于电缆电网、混合电网，也适合架空电网
装置动作后有发生非故障相绝缘对地击穿时，故障相接地开关在5ms左右快速分闸，避免发生两相短路，同事无需认为干预 自动做好下次动作的准备。
利用将故障相直接接地、电弧熄灭前后只有故障线路零序电流变化最大，而非故障电路基本不变的特征，巧妙地解决了弧光接地选线不准的难题。

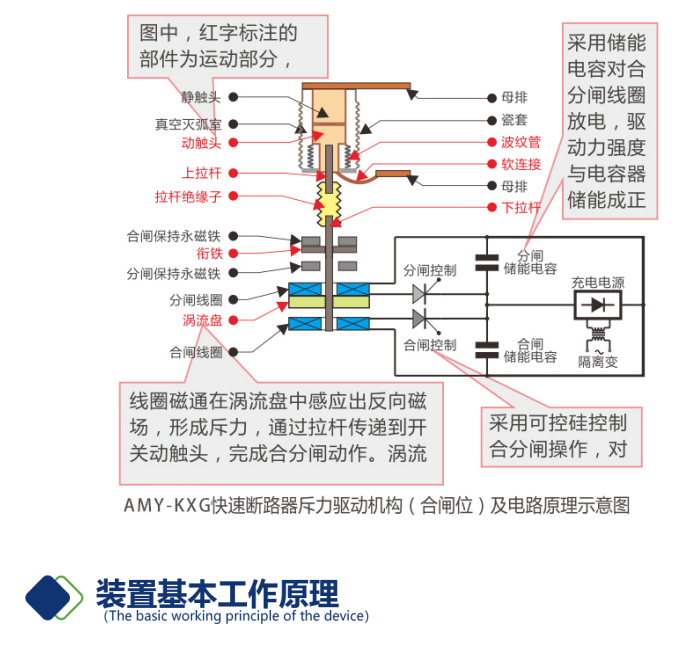

VSC系列”涡流驱动“快速断路器是一种电容器储能、涡流盘驱动、永磁保持、直动式快的速永磁真空断路器，机械分 闸时间小于5ms、最大开断电流不小于80kACo100次。
1. 系统发生弧光接地时，微机控制器根据传来的电压信号判断接地的相别及弧光接地类型，同时发出指令使故障相的真空断路器闭合，把系统由不稳定的弧光接地故障变为稳定的金属性接地故障，故障相的对地电压降为零，原接地故障点的弧光消失，其他两相的对地电压升高至线电压。真空断路器动作后数秒（根据接地性能不同，动作时间不同），微机控制器令故障相的真空断路器断开，若真空断路器断开后，再无弧光接地故障现象，说明这一接地故障是暂时性的，系统恢复正常运行；若真空断路器断开后，再次出现弧光接地故障，则微机控制器认定这—故障为永久性弧光接地，此时再次发出指令使故障相的真空断路器闭合，微机控制器将按照预先设定的程序发出报警信号，告知值班人员故障发生的相别。在真空断路器接地点过程中出现的短暂过电压，由过电压保护器YZQ进行限制。
故障相真空断路器第二次闭合接地后不再分开，只有当故障线路自动或人工切除后，由中央控制室或当地给微机控制器发出复位指令，微机控制器收到复位指令后，令故障相真空断路器断开，系统恢复正常运行。
2.当系统发生谐振时 ，微机控制器在PT的开口 三角绕组瞬间接入大功率的消谐电阻，利用消谐电阻破坏系统的谐振参数，消耗谐振功率， 从而消除系统的谐振故障。
3.本装置配备了专用的小电流接地选项模块，该选线模块与消弧装置配。

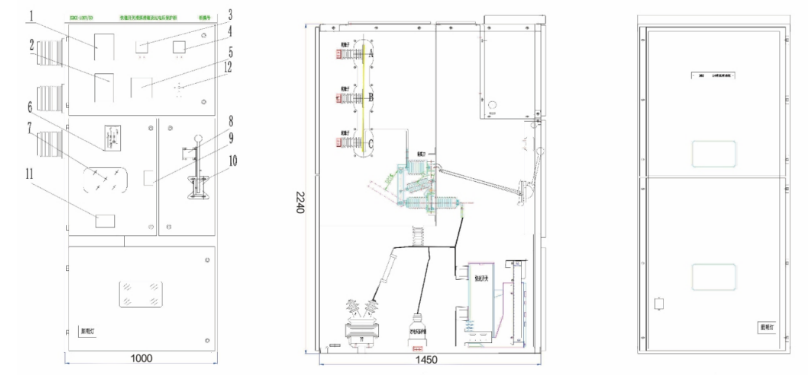

正视图 左视图 侧视图
10kv快速开关消弧柜
1、PT并列 2、开关显示 3、电流表 4、电压表5、快速消谐控制器 6、模拟排 7、观察窗8、辅助开关9、电磁锁10、操作机构11、铭牌12、消弧投退开关

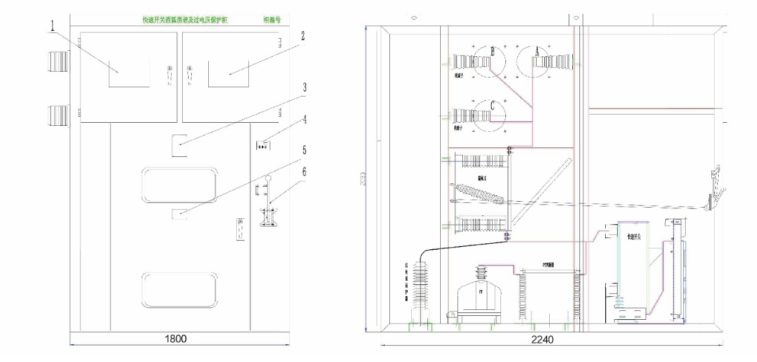

正视图 左视图
35kv快速开关消弧柜
1、快速开关控制器装置2、PT并列切换装置 3、一次系统模拟牌4、照明灯5、铭牌
6、隔离开关辅助开关
