AMY-ZXG智能消弧消谐及过电压保护装置

中性点非直接接地系统，形成弧光接地过电压的基础是间歇性电弧。当中性点非直接接地系统发生单相间歇性弧光接地（以下简称“弧光接地")故障时，由千电弧多次不断的熄灭和重燃，导致系统对地电容上的电荷多次不断的积累和重新再分配，在非故障相的电感电容回路上引起高频振荡过电压。

对千架空线路，过电压幅值—般可达3.1-3.5倍相电压。以电缆线路为主的供电网绝缘击穿或电弧高频电流过零点电弧无法熄灭的可能性大大提高，电缆线路弧光接地时，非故障相的过电压可达 4- 7倍。高幅值的过电压加剧了电缆等固体绝缘的积累性破坏，同时弧光接地过电压还将导致PT烧坏或保险熔断，更为严重的将导致避雷器爆炸。

解决弧光接地问题早些时候采用的是改变系统中性点接地方式，利用小电阻接地，牺牲供电可靠性来解决弧光接地；后来发展为采用消弧线圈原理，利用电感和电容的电压电流特性不同，采用电感电流来补偿电容电流，由千弧光接地为高频量，所以按工频设计的消弧线圈无法补偿高频电流，相反由千线圈的 接入还将产生许多副作用，比如：选线不准，容易产生谐振，传递过电压等等。

AMY-ZXG智能消弧消谐及过电压保护柜（以下简称消弧柜）适用于3-35kV三相非直接接地电力系统中，用来对各类过电压的限制，以提高电网运行的安全性和供电可靠性。

当系统发生单向弧光接地故障时，消弧柜能在30ms内投入故障相的真空接触器，故障相电压降到零，故障点的电弧随之熄灭，消弧柜发出动作信号。若用千架空路线，可设定经4-5s真空接触器自动断开。如为瞬时性故障，则系统恢复正常运行；如为永久性故障，真空接触器再次投入并不再断开，起到永久限制过电压的作用。对于此种用途订货时需作说明。当系统故障线路切除后，需人工通过复位按钮或远方控制使消弧柜自动恢复正常状态。

由于各种原因造成的消弧柜动作后通过消弧柜两相接地短路时，高压限流熔断器在1-2ms内将消弧柜内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。

当系统发生单相金属性接地时，消弧柜发生金属性接地报警信号，并显示故障相别。当电压互感器熔断时，消弧柜发出PT断线报警信号，并显示故障相别。

当系统发生内部过电压和大气过电压，有YZQ将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，消弧柜动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。

消弧柜中的电压互感器，可以向其他知识仪表和继电保护装置等提供二次电压信号。

消弧柜配詈了RS485接口,可以通过总线实现数据远传。

消弧柜可以记录20次故障时间发生的时间、装置动作状态和相关事故参数。

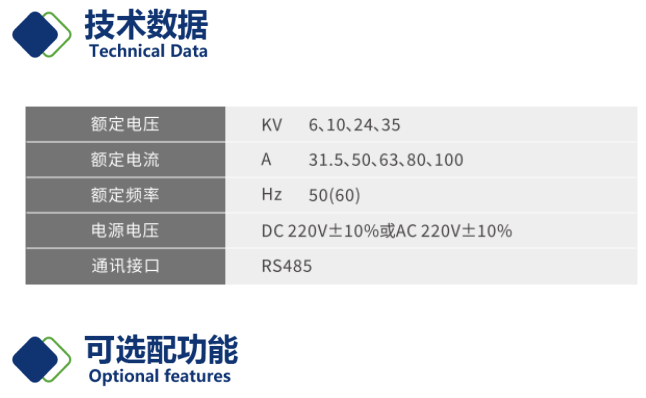

1、开关状态显控装置具有一次模拟图、带电显示，分合闸状态指示 ，接地开关指示、储能指示、手车位置指示、语音防误提示、温湿度数值显示、RS485远程通讯接口等多项功能。

2、消弧柜还可以加装—次消谐、二次微机消谐装置 ，以限制谐振过电压。

3、消弧柜可以加装小电流选线装置，实现自动选线功能。使弧光接地时的选线准确大大提高。

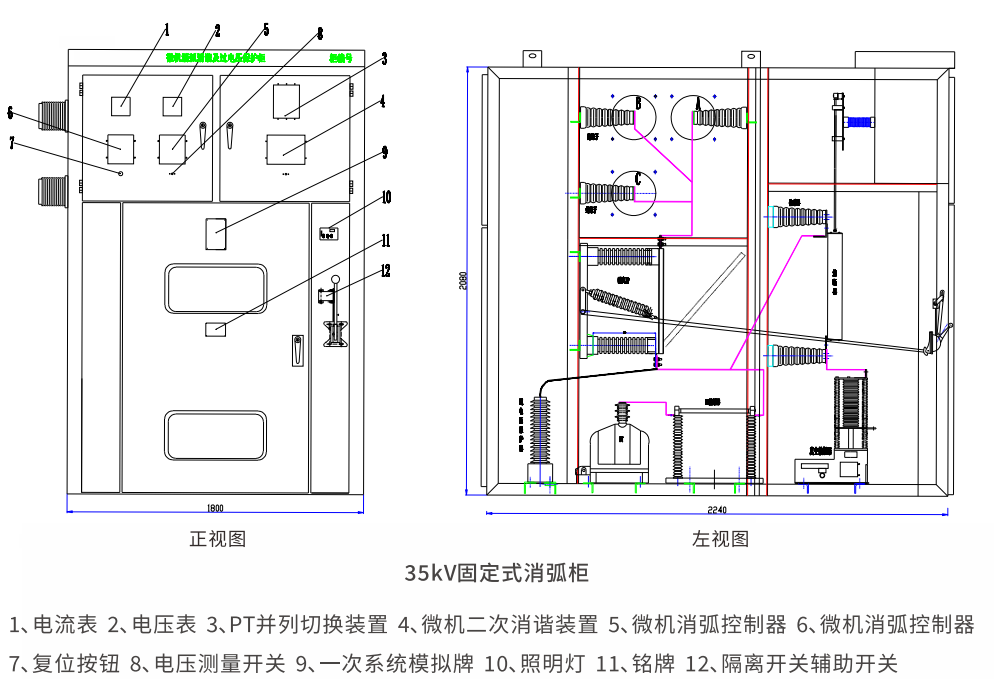

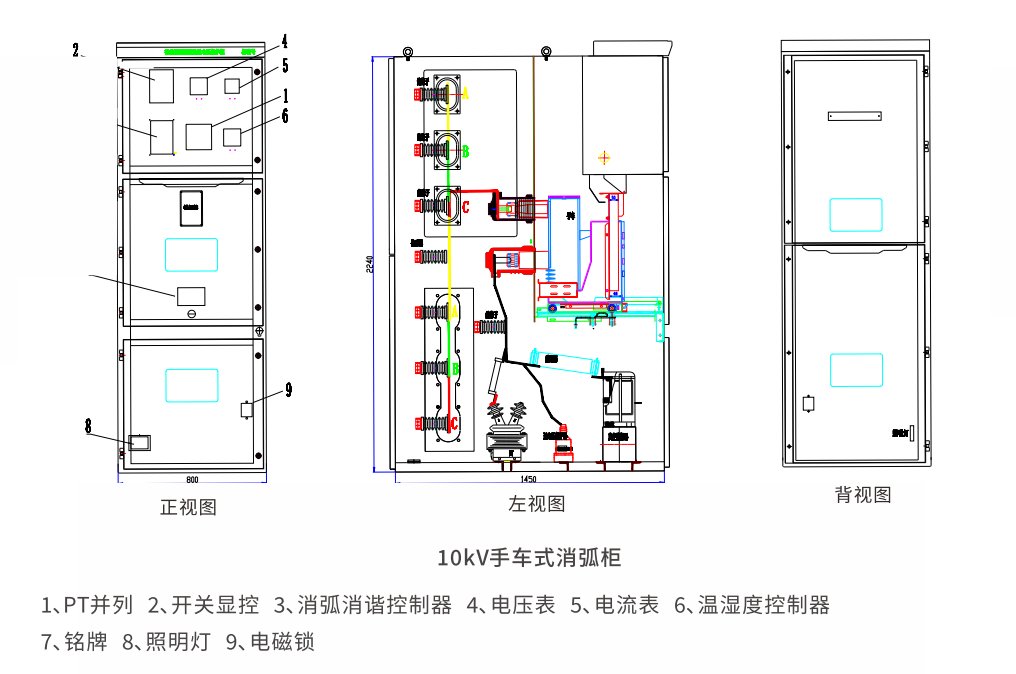

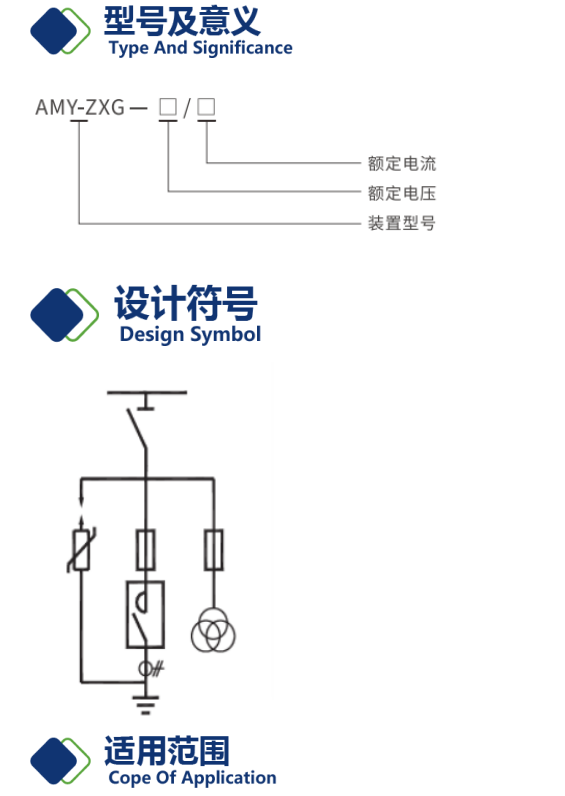

1、消弧柜适用于3-35kV中压电力系统。

2、消弧柜适用于中性点不接地、中性点经消弧线圈接地的电力系统。

3、消弧柜适用千电缆线路为主的电网，电缆与架空线路的混合电网以及架空线路为主的电网。
