AMY-YZQ系列三相组合式过电压保护器

AMY-YZQ 系列三相组合式过电压保护器主要为保护35KV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用，能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下，保护电气设备的绝缘，维护电气设备的安全运行。

传统的避雷器虽然能够限制过电压，但是只能在电气设备的相与地之间，不能实现相间的保护，两相间的过电压保护要经过两只避雷器的串联，残压要比相对地高出1倍，不利千电气设备的相间绝缘保护；

而本公司生产系列产品是组合式的，能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护，能够有效限制操作过电压和大气过电压。本产品采用性能优异的氧化锌压敏电阻，具有2ms通流容量大，伏安特性优异，残压比整个结构特点小，耐受4/lOus大电流冲击水平高等优点；动作电压合适，而且可靠。

三相组合式过电压保护器的电气原理如图所示，图中FR为氧化锌非线性电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入 A、B、C三相，另一个接地线。三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点。

1、采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，CG氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了FR产品的使用寿命。

2、在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

3、 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了很多，保护的可靠性大为提高。

4、采用硅橡胶外套和高压电缆外引结构。具有易安装、密封性强、体积小、耐震（振）动等优点。可直接安装在开关柜的手车底盘上或互感器室内。

5、使用的环境温度为-40℃- +60℃,海拨高度小千2000m(高于2000m订货时注明）。

三相组合式过电压保护器均增加了防爆技术，当过电压保护器由千任何原因造成损坏，防爆器均可避免过电压保护器爆炸而引发短 路事故。

AMY-YZQ系列保护器完全满足GB 11 032-2000《交流无间隙氧化物避雷器》，JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和DC/T620《交流电气装置的三相组合式过电压保护器和绝缘配合》标准的要求。

AMY-YZQ系列保护器全部采用双重密封工艺结构，保护器的外壳全部为合成硅橡胶外套，外接连线采用高压绝缘硅橡胶电缆引出，全部产品皆为全绝缘封闭结构，除电缆终端接线鼻子外无任何金属外露；阻燃、防爆。

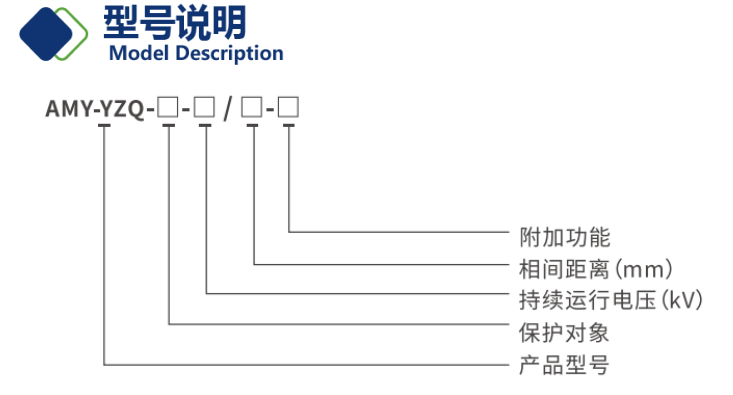

A-电动机 ；B-发电机、变压器母线、线路消弧开关柜；

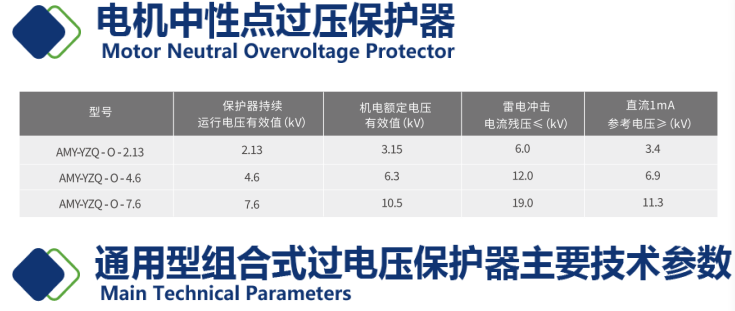

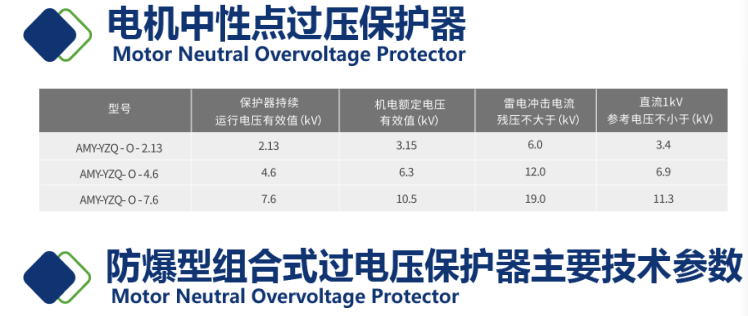

C-并联补偿电容器 ；O-电机中性点；

允许持久地施加在相间及相对地的工频电压有效值；

F硅橡胶外套；

W为户外型，无‘W’只适用于户内；

"J" 或"IM"为过电压动作计数器（只适用于户内型）；

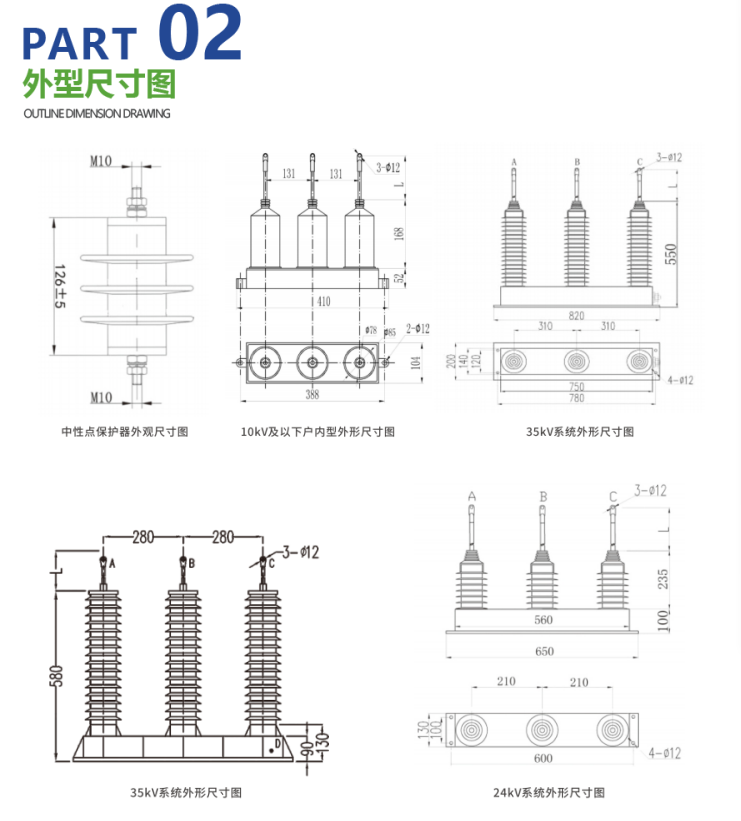

因此，对外引电缆长度"L" 及线鼻子孔经 "∅" 要求，由用户在订货时注明。
